Un projet électrique, c’est souvent synonyme de sécurité, de confort et d’avenir pour toute la famille, mais aussi de quelques sueurs froides à l’idée de mal faire. L’angoisse d’un court-circuit, le casse-tête des normes ou la peur de voir sa maison transformée en sapin de Noël… Voilà des sentiments bien connus. Quand il s’agit d’installer ou de rénover son installation, la moindre erreur peut coûter cher, autant en temps qu’en tranquillité d’esprit. Avec une méthode claire et des étapes structurées, chaque phase devient plus accessible, du plan à la mise en service. La bonne nouvelle ? Un plan précis, des contrôles réguliers et une préparation soignée permettent d’avancer sereinement, sans risquer de se prendre les pieds dans les câbles !
Comment préparer le plan et la conception d’une installation électrique
Le plan de l’installation détermine la répartition des points de circuit, des prises et des éclairages. Une conception précise permet d’anticiper les besoins en alimentation et en câbles pour chaque pièce. L’étude du schéma électrique respecte la norme électrique pour garantir la sécurité des occupants.
Tableau comparatif des solutions pour concevoir un plan électrique
| Solution | Avantages | Inconvénients | Prix moyen |
|---|---|---|---|
| Professionnel électricien | Garantie de conformité, conseils personnalisés | Coût plus élevé, délai de prise en charge | De 800 à 2 500 euros |
| Kit Legrand | Facilité d’installation, guide étape par étape | Moins adapté aux grandes surfaces | De 200 à 900 euros |
| Guide Schema-Electrique.net | Accessible, adapté à l’auto-construction | Assistance technique limitée | De 15 à 50 euros |
| Architecte | Optimisation globale de l’habitat | Honoraires élevés | De 1 000 à 4 000 euros |
La réalisation d’un plan passe par la prise en compte des contraintes structurelles, du passage des câbles et des emplacements stratégiques pour chaque prise. Un bon schéma anticipe les besoins futurs et facilite la maintenance.
La vérification des distances, des hauteurs de prises et des points lumineux évite toute mauvaise surprise lors du câblage. Chaque étape se valide par le respect des recommandations de la norme électrique NF C 15-100.
Étapes clés pour concevoir un plan électrique
- Recenser les appareils électriques à alimenter
- Tracer le schéma des circuits sur le plan
- Choisir la section des câbles selon la puissance
- Positionner les prises et interrupteurs
- Prévoir les dispositifs de protection
- Valider la conformité avec un professionnel
Quelles sont les étapes de préparation et de mise en place des circuits et câbles
Le câblage débute par le tirage des câbles en respectant la section adaptée à la tension et au courant nécessaires pour chaque circuit. L’utilisation de gaines protège les conducteurs et facilite les interventions ultérieures. Le passage dans les murs ou les cloisons doit toujours anticiper les contraintes structurelles.
La mise à la terre s’assure dès cette phase pour garantir la sécurité des installations. La prise de terre doit présenter une résistance conforme aux exigences de la norme électrique. Un test de continuité vérifie la qualité du raccordement.
La pose des boîtes de dérivation facilite la connexion des conducteurs et l’évolution du circuit. Chaque étape du câblage doit être documentée pour assurer la traçabilité de la réalisation et la conformité avec le plan initial.
Points de vigilance lors de la préparation des circuits
- Section des câbles : Adapter au courant maximal prévu
- Mise à la terre : Contrôler la résistance
- Protection : Installer disjoncteurs et différentiels adaptés
- Schéma : Respect du plan validé
- Norme électrique : NF C 15-100 à suivre

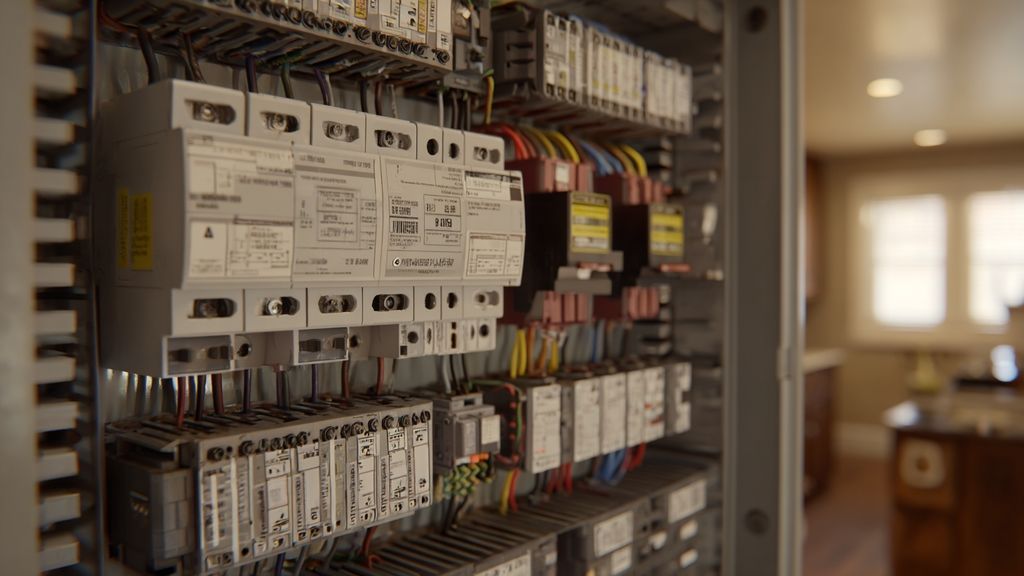

Comment assurer la sécurité et la conformité de l’installation électrique
La sécurité repose sur la pose correcte des dispositifs de protection comme les disjoncteurs différentiels et les interrupteurs divisionnaires. Le tableau électrique doit centraliser la gestion de l’alimentation et la répartition des circuits, tout en restant facilement accessible.
La vérification de la continuité des conducteurs, la mesure de la résistance de la mise à la terre et le test des dispositifs de protection assurent le bon fonctionnement de l’installation. Chaque étape est consignée dans un dossier technique pour valider la conformité.
Une mise en service par un professionnel ou un organisme agréé garantit la conformité aux normes électriques et la sécurité des occupants. Un certificat de conformité vient compléter la documentation de l’installation.
Quels critères comparer pour choisir entre installation professionnelle et kit prêt à poser
La comparaison entre installation professionnelle et kit prêt à poser repose sur la complexité du circuit, la surface à équiper et la maîtrise des étapes de raccordement. Une installation réalisée par un expert assure une conformité totale et une sécurité optimale.
Les kits de grandes marques comme Legrand ou les guides en ligne offrent une solution économique et accessible pour les projets simples. Le choix dépend du niveau de compétences techniques, de la capacité à interpréter un schéma et à respecter chaque norme électrique.
Évaluer le rapport qualité/prix passe par la prise en compte du coût des matériaux, du temps nécessaire à la réalisation et des garanties offertes. Les avis d’experts et les retours d’utilisateurs éclairent la décision, en particulier pour les installations neuves ou en rénovation.
Avantages et limites des solutions disponibles
- Installation professionnelle : expertise, conformité, garantie
- Kit prêt à poser : économie, simplicité, autonomie
- Guide en ligne : pédagogie, accessibilité, adaptabilité
Un jour, lors d’une rénovation, un client a retrouvé un vieux fil de cuivre sous le plancher : il servait de prise de terre artisanale, preuve que les méthodes évoluent mais que la sécurité reste la priorité.
Comment réussir le raccordement final d’une installation électrique
Le raccordement final marque la transition entre le travail préparatoire et la mise en service de l’ensemble du système. Chaque conducteur se connecte au tableau électrique selon un ordre précis pour garantir la bonne distribution de l’alimentation. Les branchements doivent respecter le code couleur des câbles, la polarité et la section adaptée à chaque circuit. Un serrage minutieux des bornes évite tout risque de faux contact ou de surchauffe. Un contrôle visuel s’impose avant toute mise sous tension afin de valider la conformité du schéma initial avec la réalisation sur le terrain. L’utilisation d’un testeur permet de s’assurer de la continuité et de l’absence de défaut d’isolement, pour sécuriser l’ensemble de l’installation.
La mise en place des dispositifs de protection complète cette étape. Les disjoncteurs, interrupteurs différentiels et parafoudres se positionnent dans le tableau électrique selon la logique des circuits. Chaque protection doit correspondre à la puissance et à la nature de la charge alimentée. Le respect de la norme électrique garantit la sécurité des biens et des personnes. Après le raccordement, un test global avec simulation de défauts permet de vérifier le bon déclenchement des protections. Un contrôle du serrage des connexions évite les désagréments liés à la dilatation thermique des conducteurs. Cette rigueur transforme une installation électrique en un système fiable et durable.
Tableau des points de contrôle du raccordement final
| Point de contrôle | Outil recommandé | But | Fréquence |
|---|---|---|---|
| Vérification du serrage des bornes | Tournevis dynamométrique | Éviter les échauffements | À chaque raccordement |
| Contrôle de la continuité | Testeur de continuité | Assurer la liaison entre les points | Avant mise sous tension |
| Test d’isolement | Mégohmmètre | Détecter un défaut d’isolement | Après câblage |
| Vérification de la tension | Multimètre | Confirmer la présence d’alimentation | Avant la mise en service |
| Test des dispositifs de protection | Bouton test intégré | Valider le déclenchement | Après installation |
Les erreurs fréquentes lors du raccordement
Un raccordement mal exécuté peut entraîner des dysfonctionnements ou des risques pour l’installation. Parmi les erreurs courantes, l’inversion de conducteurs, l’oubli de la mise à la terre ou le non-respect de la section des câbles figurent en tête de liste. Un schéma précis et une vérification systématique de chaque étape limitent les oublis. L’utilisation d’outils adaptés, comme un tournevis dynamométrique, garantit un serrage optimal des connexions. Un contrôle final avec un testeur permet d’éviter toute mauvaise surprise lors de la mise sous tension. La vigilance lors du raccordement reste la meilleure alliée de la fiabilité.
Le rôle du tableau électrique dans la gestion des circuits
Le tableau électrique centralise la distribution de l’alimentation à tous les circuits de la maison. Il accueille les disjoncteurs, les interrupteurs différentiels et les équipements de protection contre la surtension. Chaque circuit dispose d’une protection adaptée à sa puissance et à son usage. Une identification claire des départs facilite la maintenance et le repérage en cas de panne. Le choix d’un tableau modulable permet d’anticiper d’éventuelles extensions. Une organisation logique dans le tableau optimise la gestion du réseau électrique domestique.
L’importance de la documentation technique
Chaque installation électrique doit s’accompagner d’une documentation complète. Le plan, le schéma unifilaire, la liste des dispositifs de protection et les résultats des tests constituent des éléments essentiels pour le suivi et l’entretien. Cette traçabilité facilite les interventions futures et prouve la conformité aux normes en vigueur. Les professionnels remettent systématiquement un dossier technique à la fin des travaux. La conservation de ces documents garantit la valeur et la sécurité du bien.
Les tests à réaliser avant la mise en service
Avant toute mise sous tension, plusieurs tests s’imposent pour valider la sécurité de l’installation. Le contrôle de la continuité, la mesure de la résistance de la mise à la terre et le déclenchement des dispositifs de protection constituent les étapes incontournables. Un test de fonctionnement de chaque prise et point lumineux permet de vérifier le bon raccordement. L’utilisation de matériel homologué assure la fiabilité des résultats. La rigueur dans cette phase réduit les risques d’incident et prolonge la durée de vie des équipements.
- Contrôle du serrage de toutes les connexions
- Vérification de la polarité des prises
- Test de continuité des conducteurs de protection
- Mesure de la résistance de la prise de terre
- Simulation de défauts pour tester les disjoncteurs

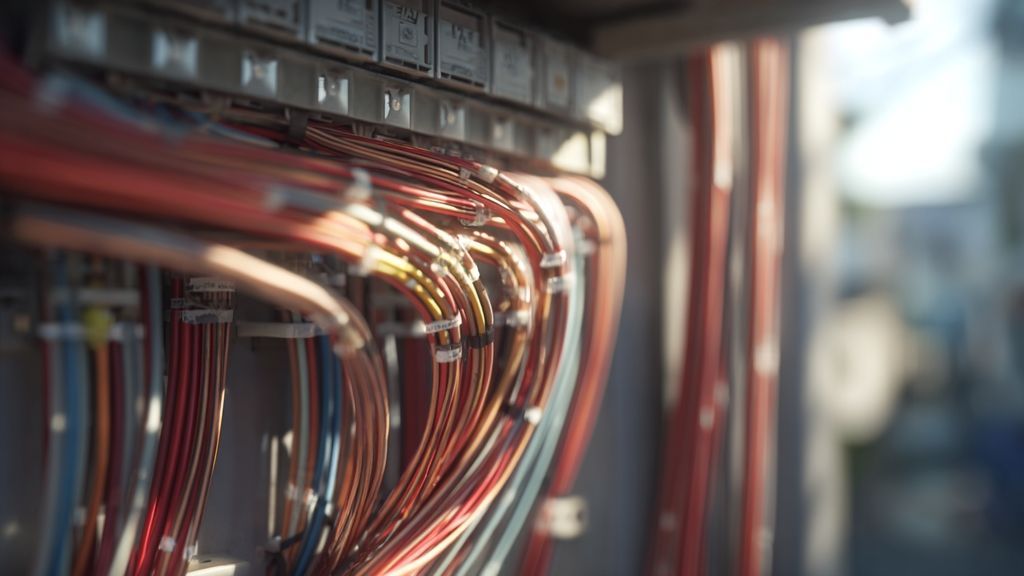

Comment garantir la fiabilité d’une installation électrique sur le long terme
La durabilité d’une installation électrique repose sur un entretien régulier et des contrôles périodiques. Un dépoussiérage du tableau électrique, la vérification du bon fonctionnement des dispositifs de protection et l’inspection visuelle des câbles préviennent les anomalies. L’ajout de nouveaux équipements doit toujours respecter la capacité initiale des circuits. La prévention reste la meilleure stratégie pour éviter les pannes et garantir la sécurité des occupants. Une installation bien entretenue conserve toute sa valeur et rassure lors d’une revente ou d’un contrôle officiel.
Foire aux questions essentielles pour une installation électrique sans court-circuit dans la vie
Peut-on ajouter des prises ou des points lumineux après la fin des travaux sans tout casser ?
Bonne nouvelle : il n’est pas obligatoire de transformer son salon en chantier poussiéreux pour ajouter une prise ou un spot ! Grâce aux gaines préinstallées et aux boîtes de dérivation bien placées, de petits ajouts sont souvent possibles sans gros travaux. Cependant, il est vivement recommandé de vérifier la capacité du circuit existant et de respecter la norme NF C 15-100. Un conseil d’électricien : anticiper ces besoins lors de la conception, cela évite bien des câbles à tirer en urgence… et quelques cheveux arrachés.
Un tableau électrique qui disjoncte régulièrement, c’est grave docteur ?
Quand le tableau saute plus souvent qu’un pop-corn dans la casserole, il ne faut jamais ignorer le signal ! Cela peut révéler une surcharge, un défaut d’isolement ou même un équipement défectueux. Dans tous les cas, il vaut mieux faire appel à un professionnel pour un diagnostic complet. Il en va de la sécurité de tous – et parfois, il suffit d’un simple ajustement pour retrouver une installation zen et silencieuse… sauf lors de la fête des voisins, bien sûr.
Pour approfondir la compréhension des travaux électriques, il peut être utile de découvrir les différents types d’installation électrique qui peuvent être mis en œuvre lors d’un projet de construction ou de rénovation.
